【完全解説】撮影で使えるブラウン管テレビのセッティング方法｜HDMI接続・分配・ビデオカメラ連携まで【GRID SPACE 旗の台】
GRID SPACE 旗の台では、複数台のブラウン管テレビを使った撮影が可能です。分配器やHDMIコンバーターを活用することで、PC映像やカメラ映像をブラウン管テレビに出力できます。
「ブラウン管テレビを撮影で使いたい！」
そう思って調べてみると、意外と情報がバラバラでわかりづらいことが多かったりします。
・パソコンの画面は映せるの？
・複数台に映すにはどうする？
・“あのMVみたいなリアルタイム映像”ってどうやってるの？
「ブラウン管テレビを使いたいけれど、接続や準備が難しそうで不安」
そんな方に向けて、できるだけわかりやすく整理しました。
この記事では、撮影スタジオで実際に使われている方法をベースに、
ブラウン管テレビのセッティング方法を初心者でもわかるように解説します。
さらに後半では、
実際にブラウン管テレビを活用した「差がつく演出方法」や「注意点」までまとめています。
映像や撮影の印象を一段変えたいとき、ブラウン管テレビをどう使うかはかなり大きい気がします。
デジタルでは出せない“にじみ”や“ノイズ感”が、
映像に一気に“意味”を加えます。
まずは今回のブログ内容をギュッと20秒のリールにまとめましたので、ぜひご覧ください。
この投稿をInstagramで見る
ブラウン管テレビの魅力｜令和の時代になぜ、撮影で使われるのか

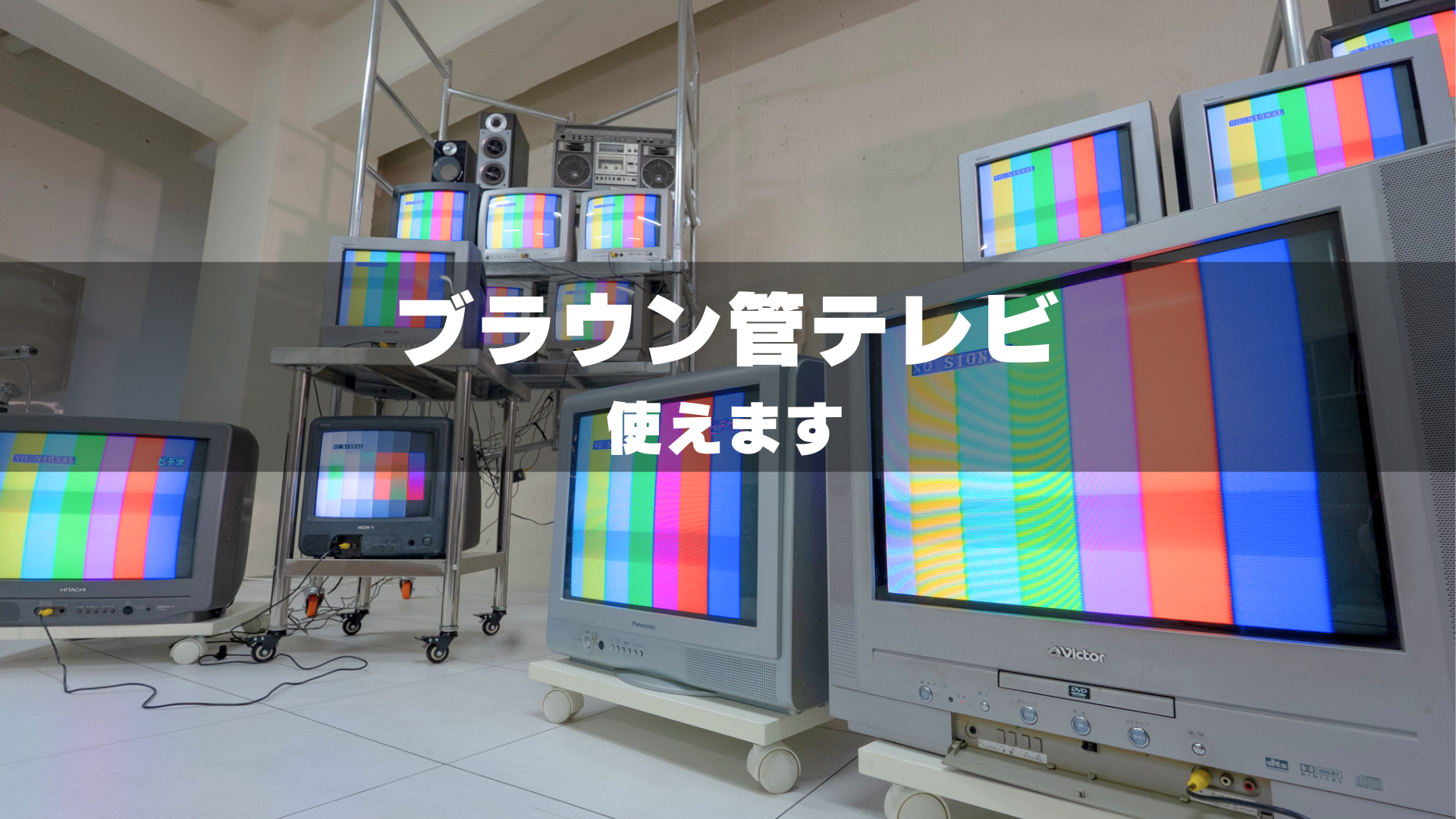

ブラウン管テレビにカラーバーを表示した状態です。HDMIコンバーターや分配器を使うことで、PC映像やカメラ映像をブラウン管テレビに出力し、レトロSF感のある撮影背景として活用できます。
ブラウン管テレビは、ただのレトロ機材ではありません。
・独特のノイズやにじみ
・デジタルにはない“質感”
・光の滲み方や残像感
これらが合わさることで、
一気に世界観を作れるアイテムとして再評価されています。
実際にMVやアーティスト写真では
- Y2K
- シティポップ
- レトロSFといったジャンルで頻繁に使われています。
GRID SPACE旗の台では“使える状態”で貸し出します
当スタジオではブラウン管テレビを複数台まとめて使用できる状態で用意しています。
複数台のブラウン管テレビを背景として使えるGRID SPACE 旗の台。カラーバーや映像を表示することで、MVやアーティスト写真に使いやすいレトロSF感のある撮影空間を作ることができます。
- ラックに積まれた状態で配置
- 分配器・コンバーターは設置済み
- PCでもカメラでも接続可能
👉つまり
現場でゼロから組む必要がありません。
この“時短”が、実際の撮影現場ではかなり大きいです。
HDMI接続やビデオカメラ連携にも対応しており、すぐに撮影に入れる環境が整っています。
また撮影案件によってはブラウン管テレビをレンタルする場合もあるかと思いますが、その場合これだけの量を搬入してセッティングするだけでも３時間以上はかかると思います。
そういった準備や手間まで含めて考えると、かなり使いやすい状態になっているのではないかと思います。
※ブラウン管テレビは中古品のため突然故障する可能性がございます。不安な場合は必ず事前にロケハンにお越しください。
GRID SPACE 旗の台のブラウン管テレビ「デフォルトセッティング」
ここからは具体的にスタジオでのセッティングがどうなっているのかをまず解説いたします。

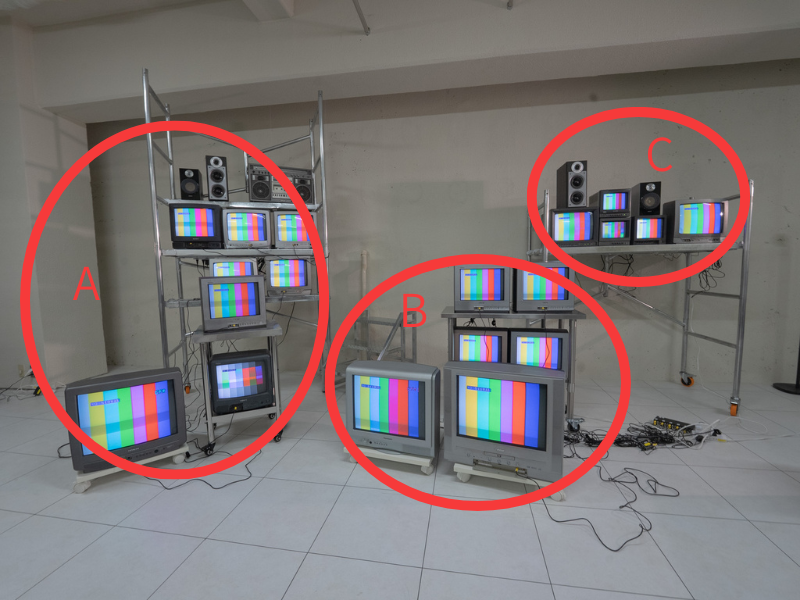

GRID SPACE 旗の台では、ブラウン管テレビをA・B・Cの3グループに分けて設置しています。各グループごとに分配器を接続しているため、グループごとに異なる映像を流すことも可能です。
上記画像のようにラック乗せた状態でセッティングしています。すべてのキャスターにタイヤが付いているので移動も楽に行えます。
ブラウン管テレビは上記画像のA、B、Cのグループで分かれていてグループごとに分配器が接続されています。 セット例ではA、B、Cで3種類の異なる映像を各ブロックで流せる状態となっております。
下記の写真はAにビデオカメラの出力、Bは何も接続していない状態、Cはパソコンの映像を出力している参考例です。

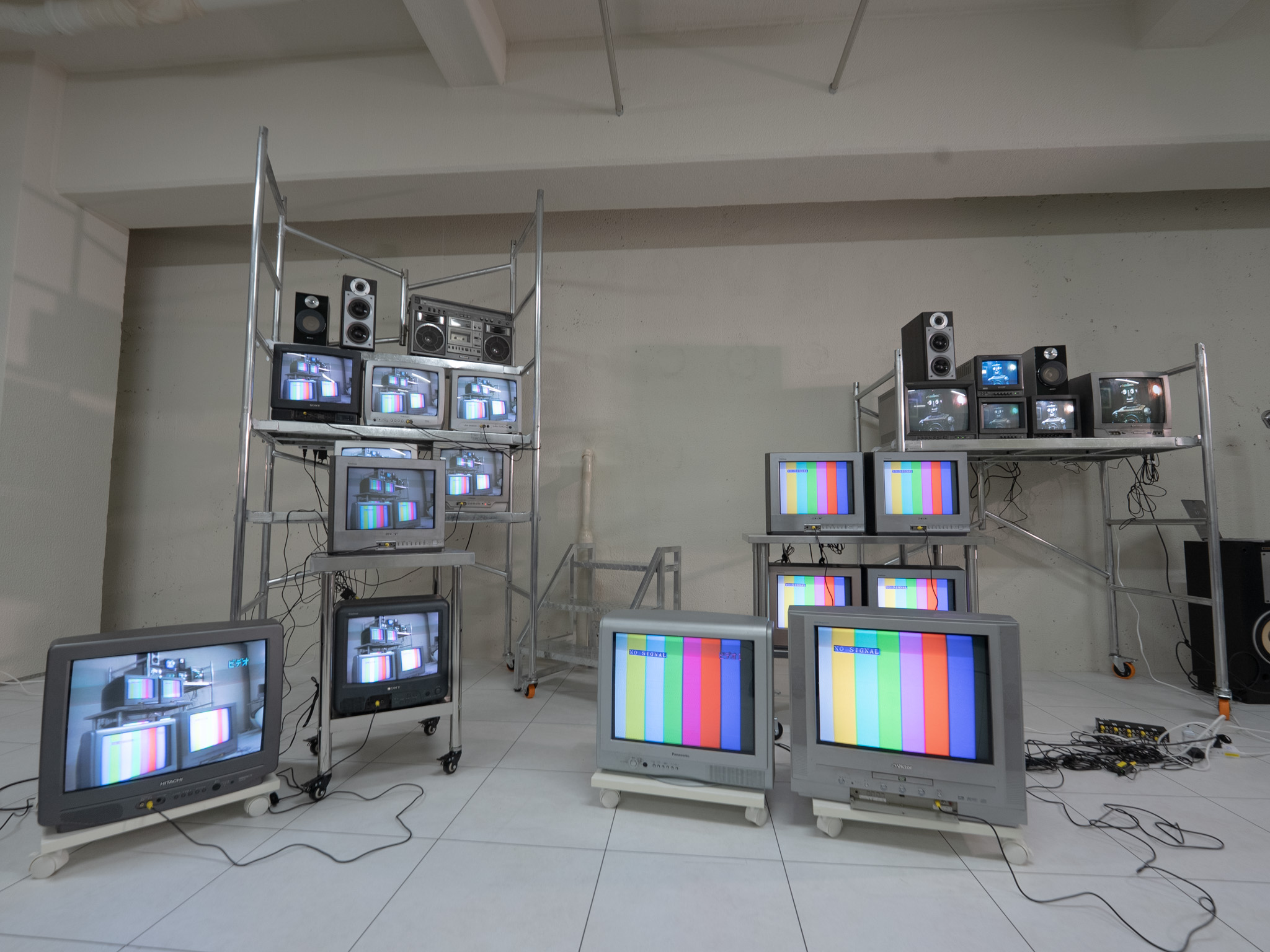

A・B・Cの各グループに、別々の映像を出力したセッティング例です。ビデオカメラのリアルタイム映像やPC映像を組み合わせることで、ブラウン管テレビごとに異なる見え方を作ることができます。
【こんな使い方も面白いかも！】
たとえば、YouTubeの対談番組などに、AとBに演者のリアルタイムビデオ出力を移してリアクションを映すことで、話者のリアクションを後ろのモニターに投影する演出も可能となります。
ブラウン管テレビへ映像を分配するための分配器です。入力端子に映像信号を入れ、出力端子から各ブラウン管テレビへつなぐことで、複数台に同じ映像を表示できます。
標準のセッティングとして入力端子にはHDMIコンバーターがセッティングされています。

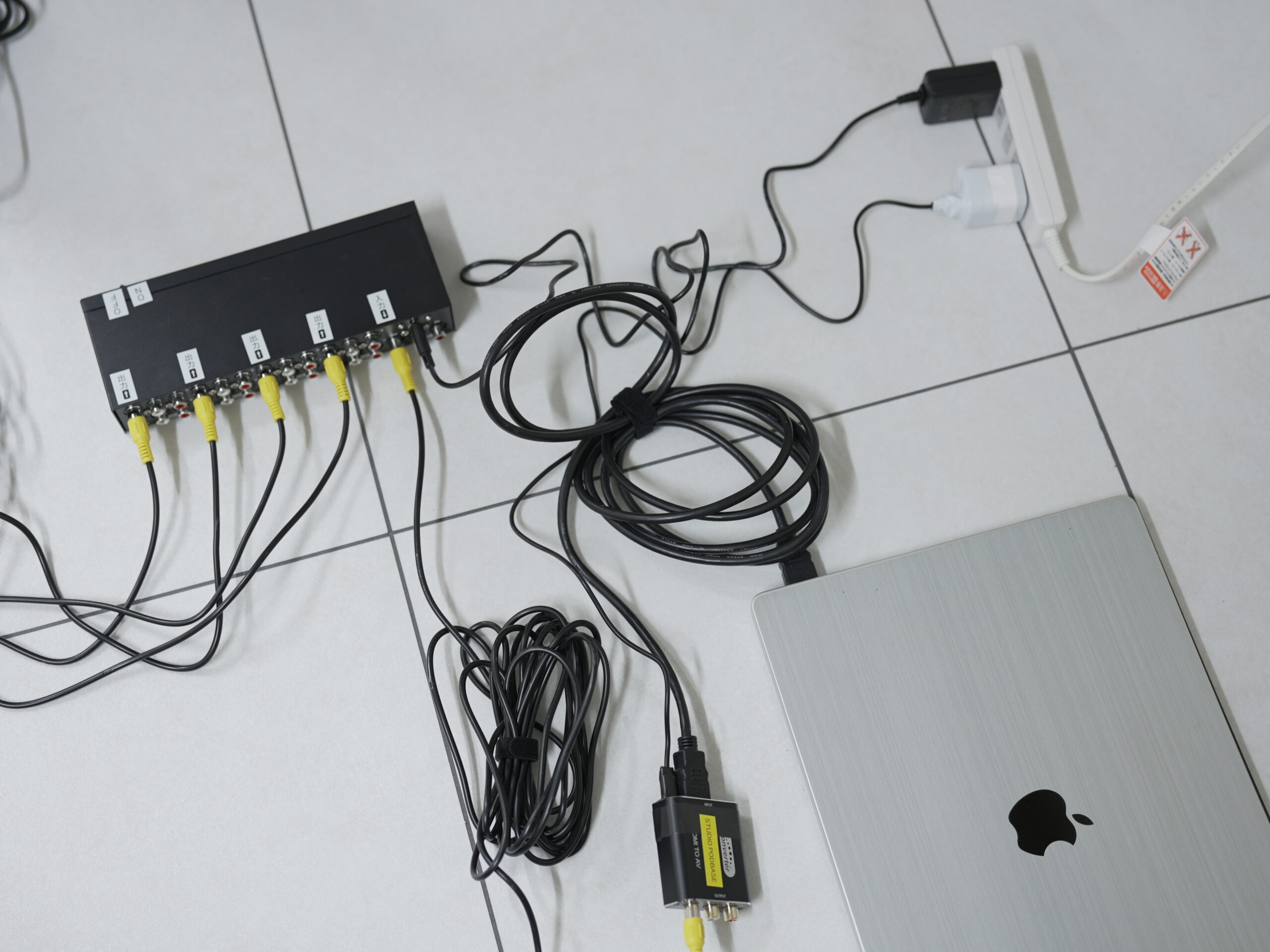

PC映像をブラウン管テレビに出力する際は、HDMIコンバーターでRCA信号に変換し、分配器を通して各テレビへ映像を送ります。GRID SPACE 旗の台では、この接続まわりを使いやすい状態で用意しています。
↑パソコンと分配器につながっているのが「HDMIコンバーター」です。
ちなみにブログで掲載しているブラウン管に投影されている「カラーバー」の状態はHDMIコンバーターが刺さった状態でパソコンに入力されていない状態で表示されます。
PC画面をブラウン管に映す方法
まずは一番よく活用される「PC接続」から。
投影に必要なもの
- HDMI出力があるPC （こちらは利用者様にてご準備ください）
- HDMI → AV（RCA）コンバーター （３セット用意しています）
- 分配器（３セット用意しています）
接続の流れ
① 基本の繋ぎ方

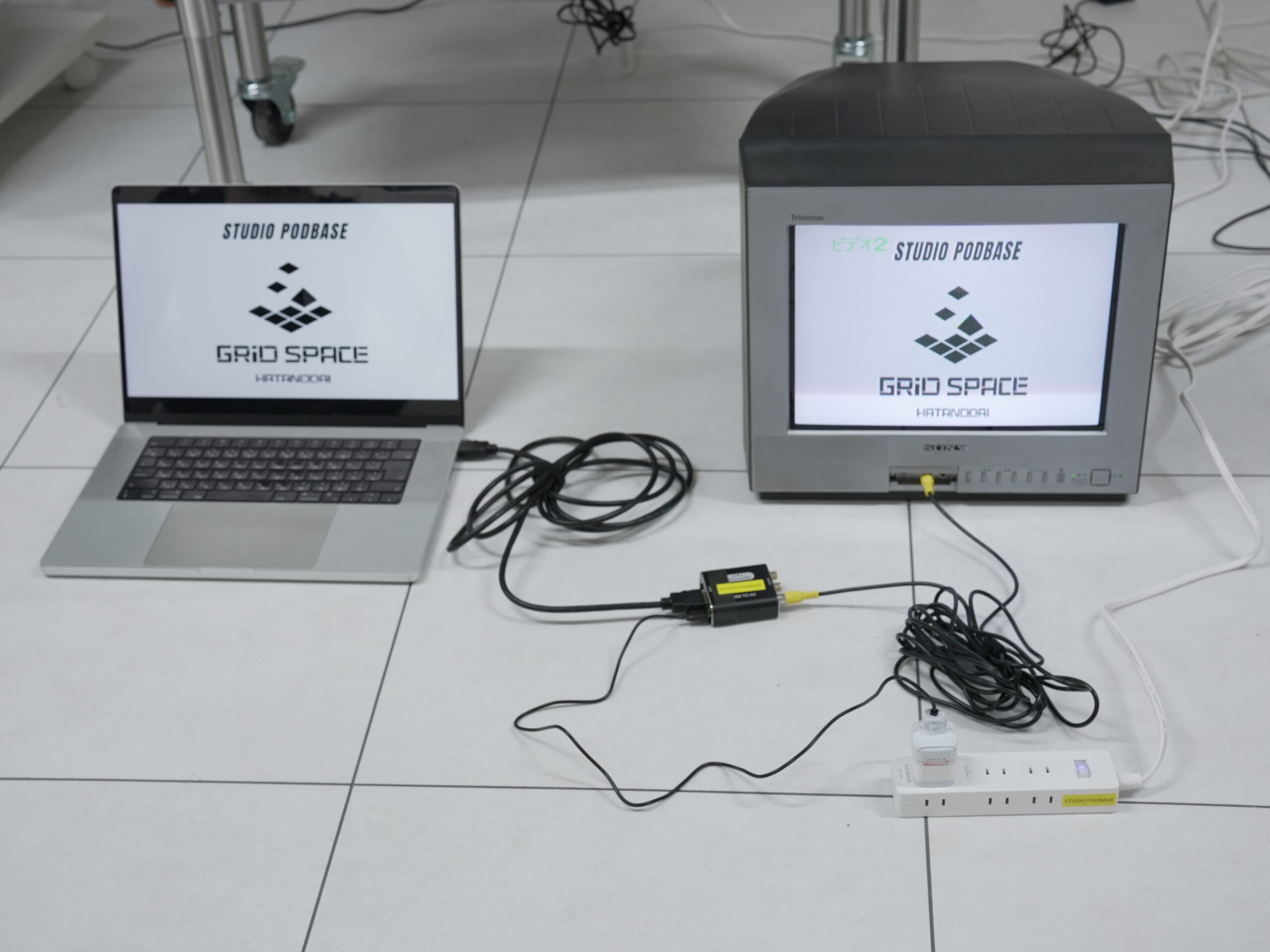

PC画面をブラウン管テレビに出力している接続例です。HDMI出力をコンバーターでRCA信号に変換することで、パソコンの映像をブラウン管テレビに表示できます。
ここではいったんわかりやすく分配器を経由しない方法で説明します。
パソコンの出力はHDMIですが、ブラウン管テレビはRCAケーブルをテレビについている黄色の「映像端子」に入れますが、このケーブルはパソコンとはつなげないために「HDMIからRCAケーブル」に出力するためのコンバーターを経由する必要があります。

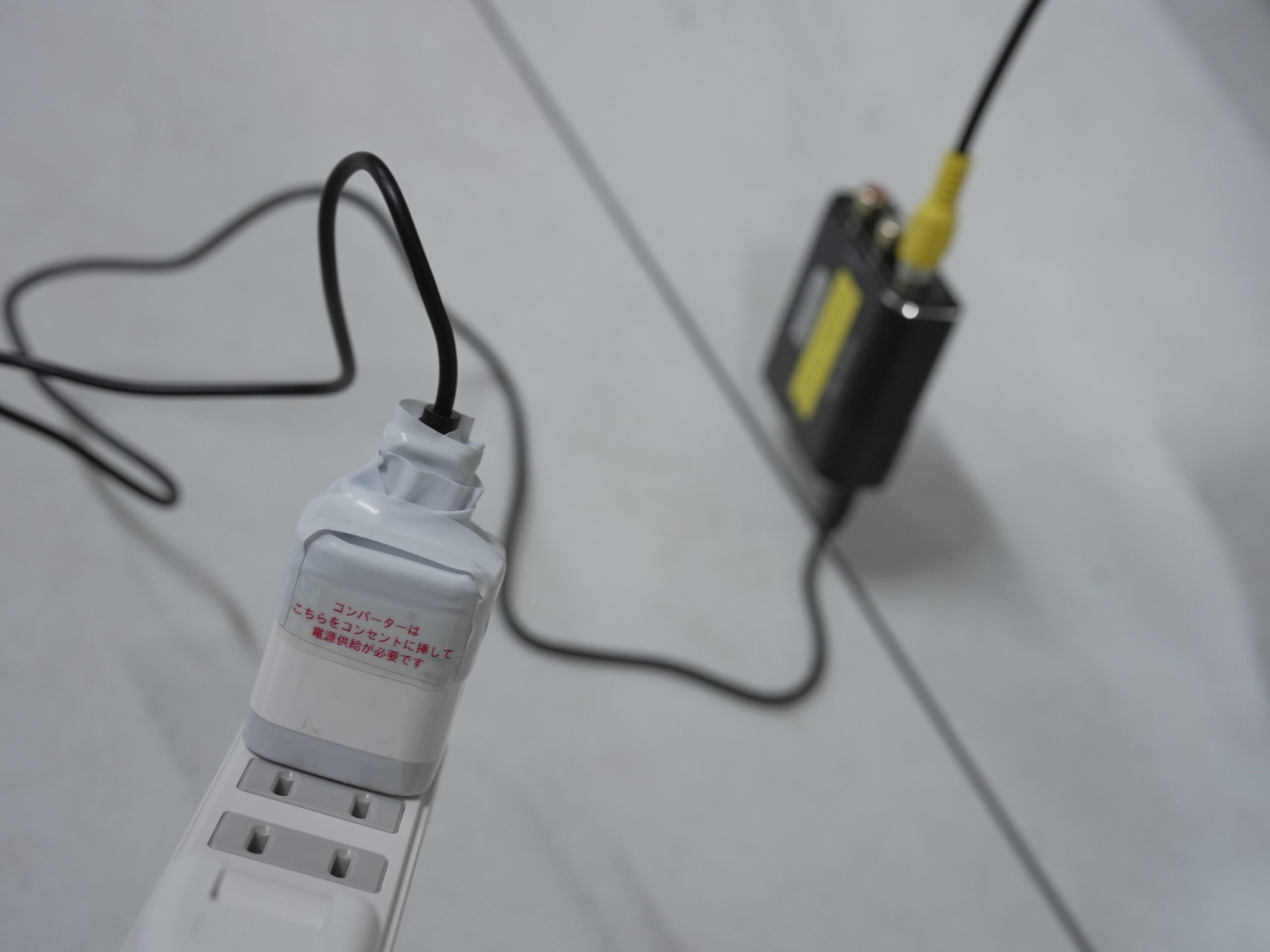

HDMIコンバーターを使用する際は、映像ケーブルだけでなく電源の接続も必要です。PC映像をブラウン管テレビに出力する場合は、コンバーター本体の電源も忘れずに確認してください。
なお、HDMIコンバーターは別途電源が必要となりますのでお忘れなく。
次に、分配器の使い方について説明します。

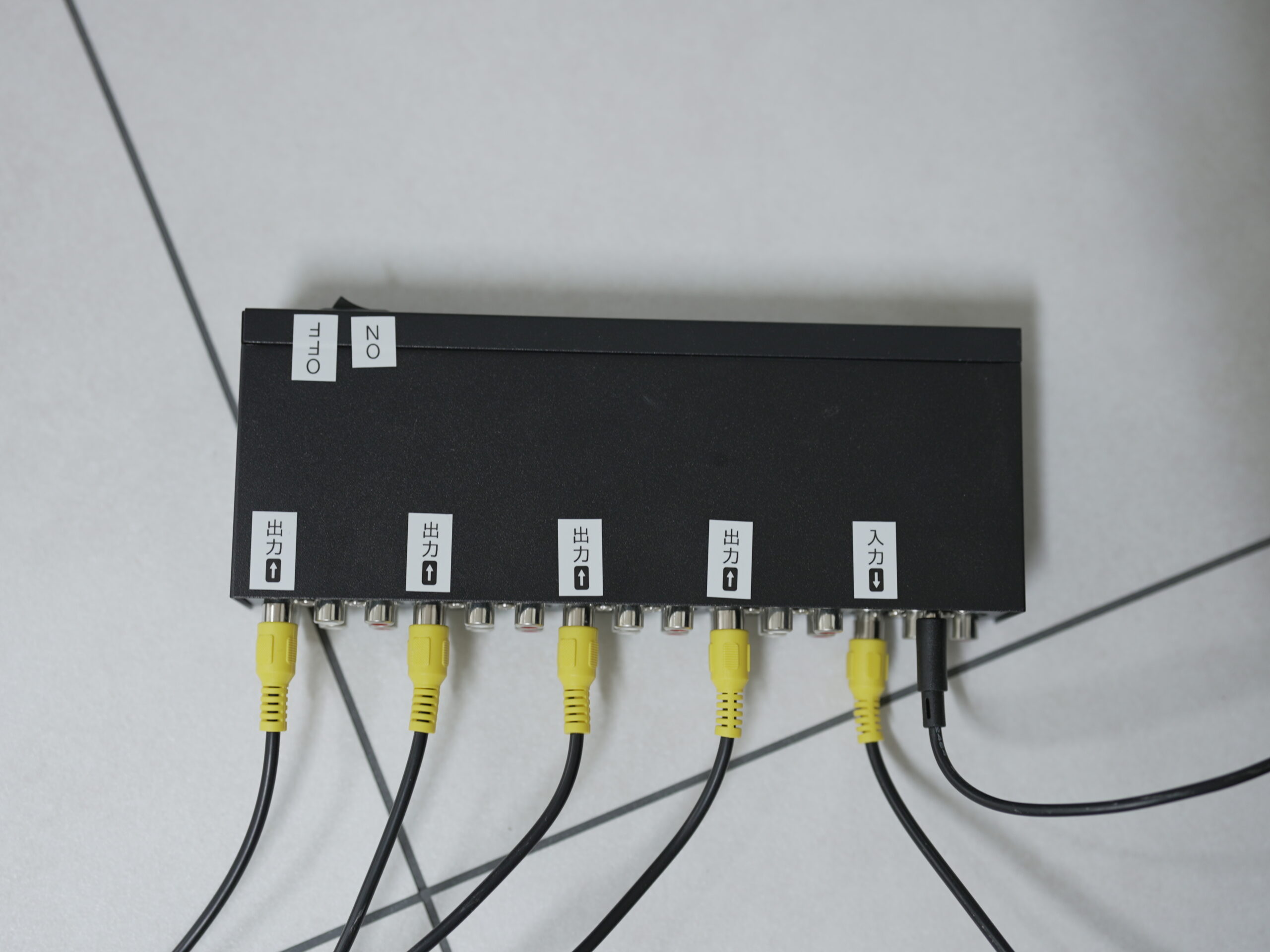

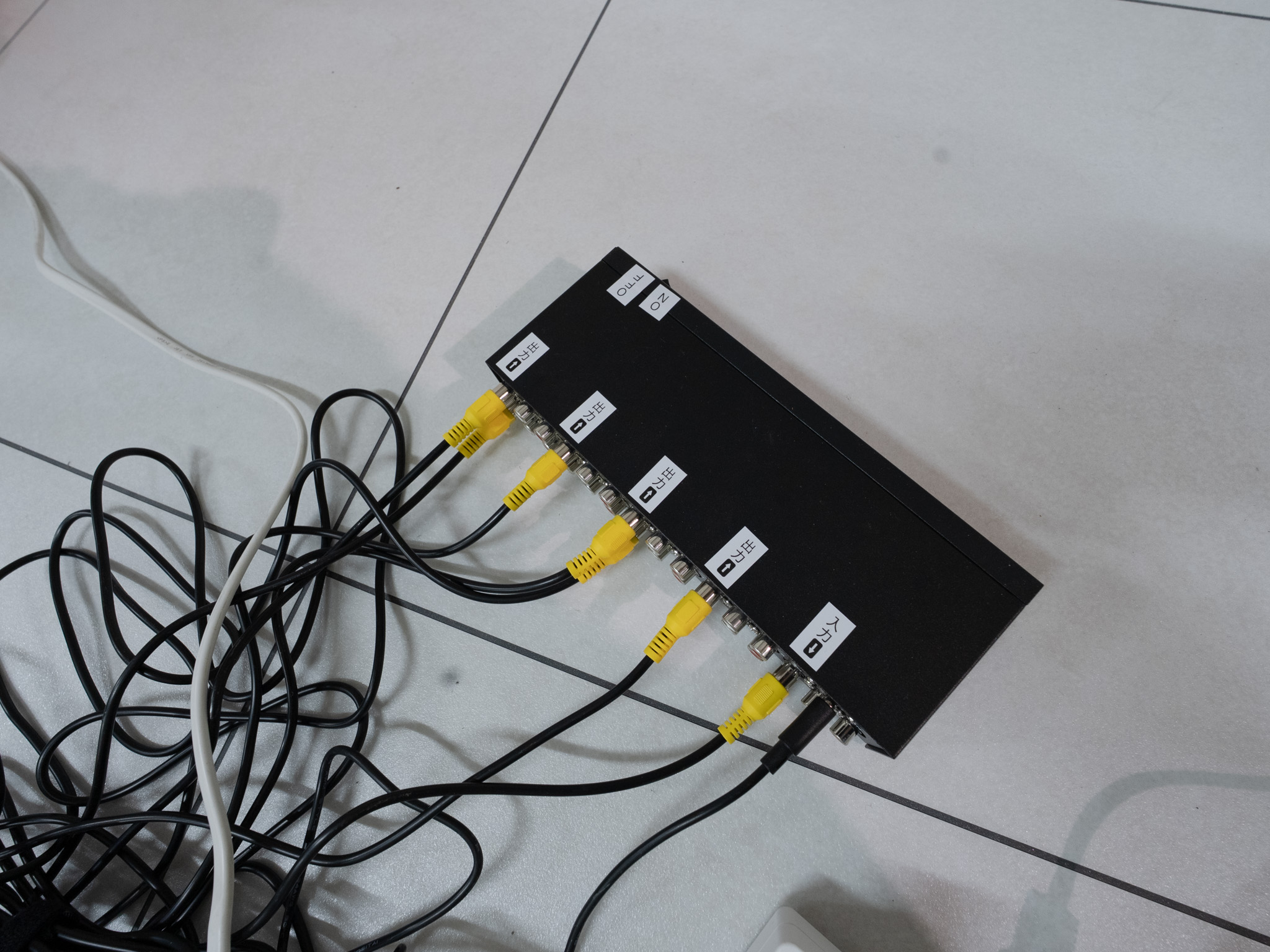

分配器の接続部分です。右側の入力端子にHDMIコンバーターやビデオカメラからの映像信号を入れ、出力端子から各ブラウン管テレビへ映像を送ります。
一番右端の「入力」の端子に、HDMIコンバーターからの端子を入力して、出力からのケーブルがそれぞれのブラウン管テレビに接続されている状態となります。
またスイッチが写真上部にありますので、こちらもお忘れなく。そしてHDMIコンバーターと同様に分配器にも電源が必要となります。

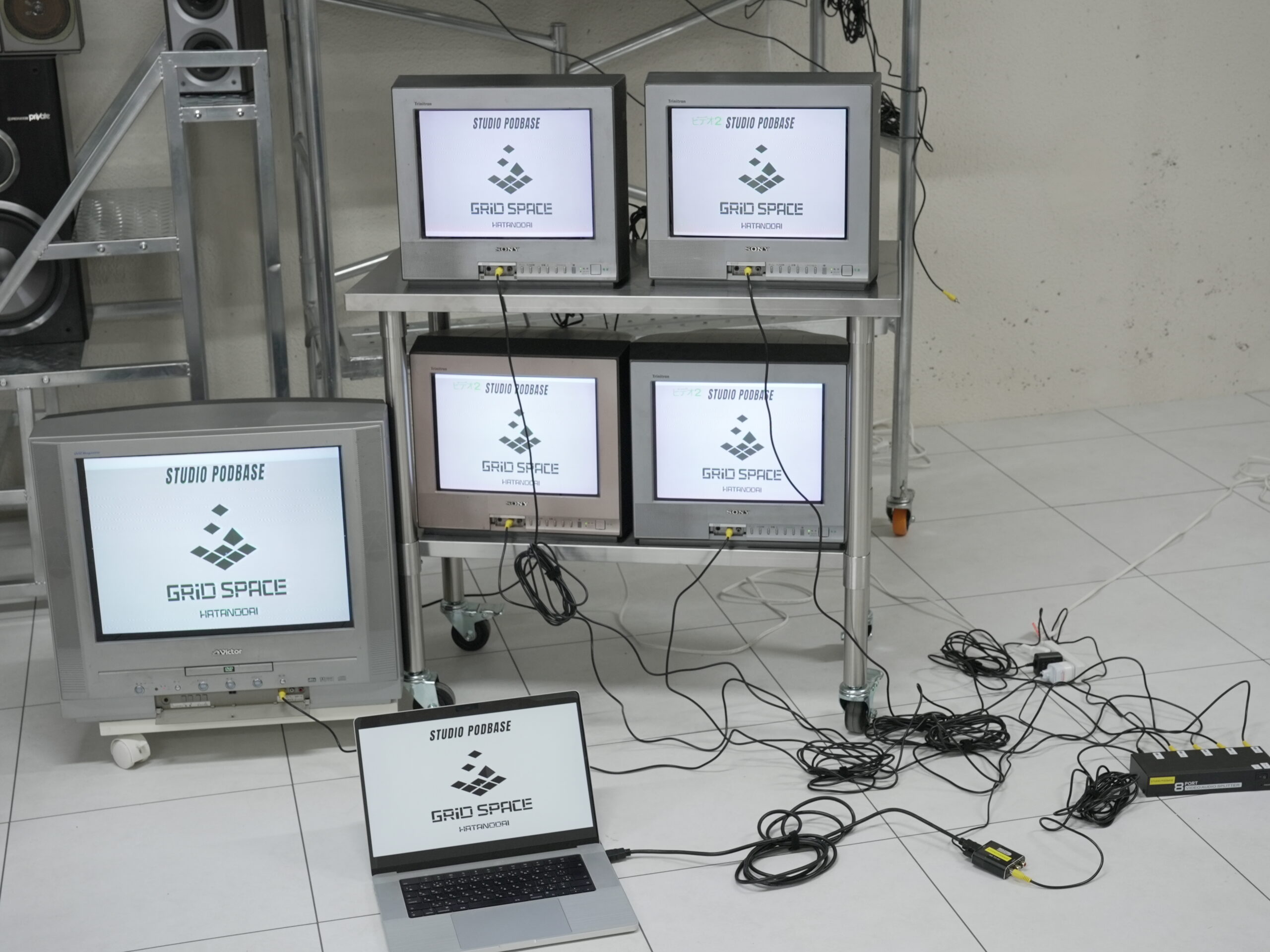

PC画面をHDMIコンバーターと分配器を使って、複数台のブラウン管テレビに出力した例です。GRID SPACE 旗の台では、PC映像を複数のブラウン管テレビへまとめて表示することができます。
👉これで複数台同時に映像を出せます
ポイント
・ブラウン管は基本アナログ信号
・そのままHDMIは使えない
・必ず変換が必要
現場的なメリット
Grid Space旗の台ではこの部分が
👉すでにセットアップ済み
なので
👉「PCと接続するだけで使える」状態
初心者でも安心して使えます。
ビデオカメラで“あの質感”を作れる
次におすすめなのが、ビデオカメラ接続。ブラウン管にリアルタイムで映像を投影させることができます。最近の編集技術だと合成でできてしまうこともあるのですが、MV監督さんから聞いたのはブラウン管から出力される“あの質感”はデジタル合成だとどうしても出せないらしいです。これは写真だと伝わりにくいのですが、“あの質感”かなりエモいらしいです。
ビデオカメラをブラウン管テレビに接続すると、カメラで撮っている映像をリアルタイムで画面に出力できます。デジタル合成では出しにくい、ブラウン管ならではのにじみやノイズ感を活かした演出が可能です。
何が違うのか？
PC接続：
→デジタル映像（きれい）
ビデオカメラ接続：
→アナログ特有の質感（にじみ・ノイズ）
メリット
・リアルタイムで映せる
・遅延が少ない
・より“ブラウン管らしい映像”になる
基本的な使い方

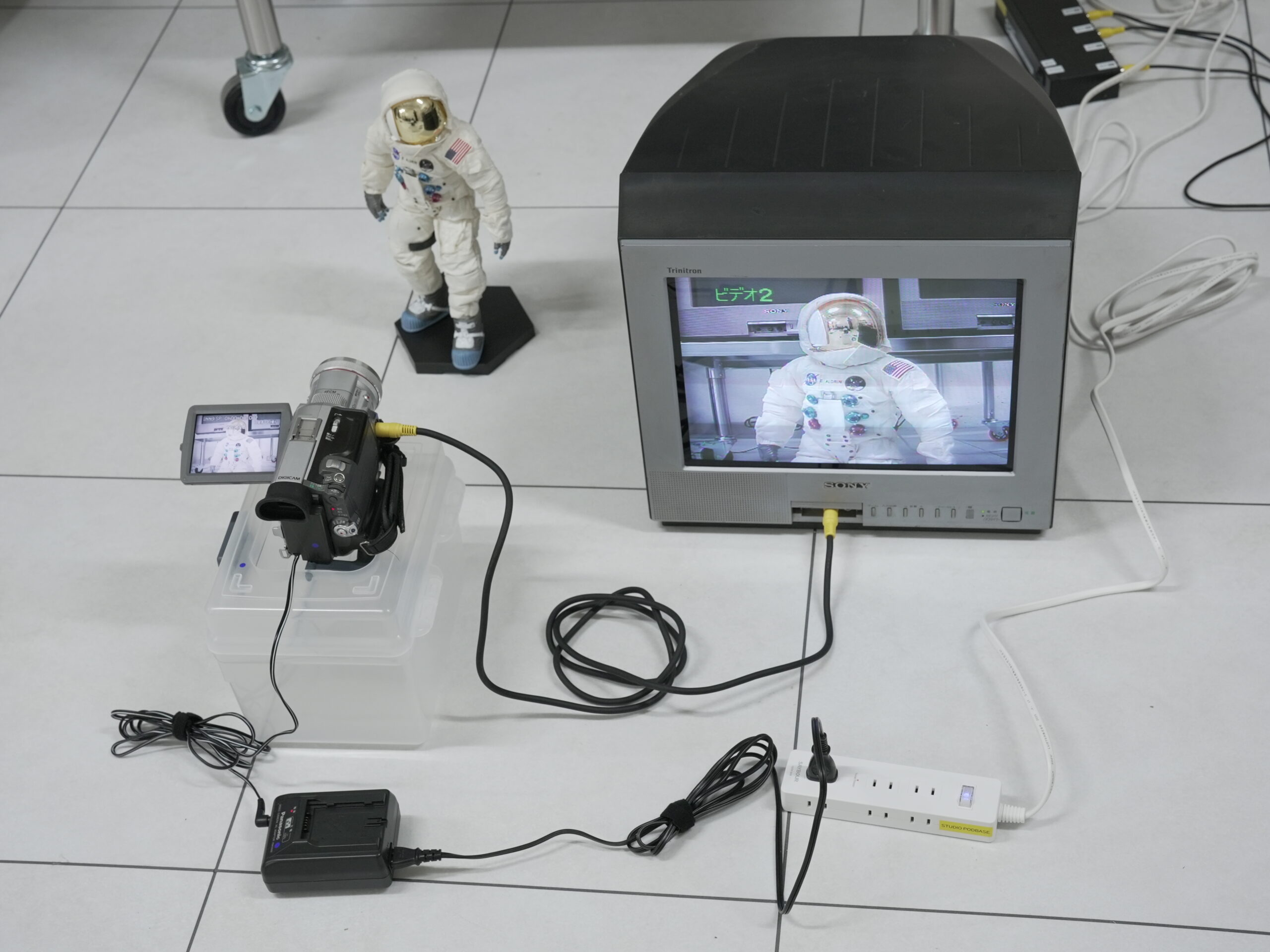

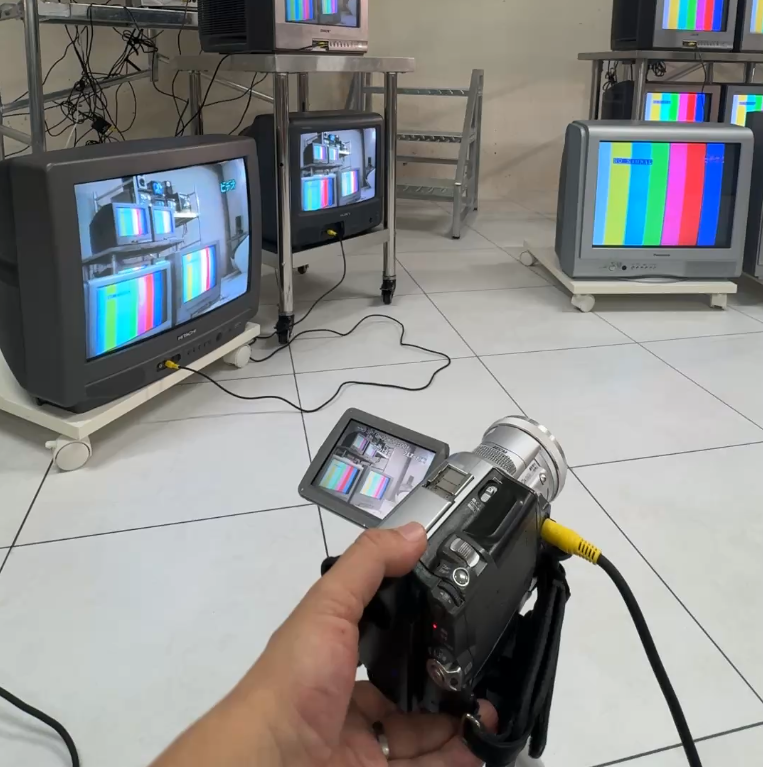

ビデオカメラで撮影している映像を、そのままブラウン管テレビにリアルタイム出力した例です。カメラとテレビを直接つなぐことで、被写体をブラウン管ならではの質感で画面内に映し出すことができます。
PC画面を出力するよりこれは簡単です。原理としてはビデオカメラから出力されるRCAケーブルをそのまま挿せばビデオカメラからリアルタイムで出力されます。
ビデオカメラの出力をこちらの入力端子に入れることで使用することができます。

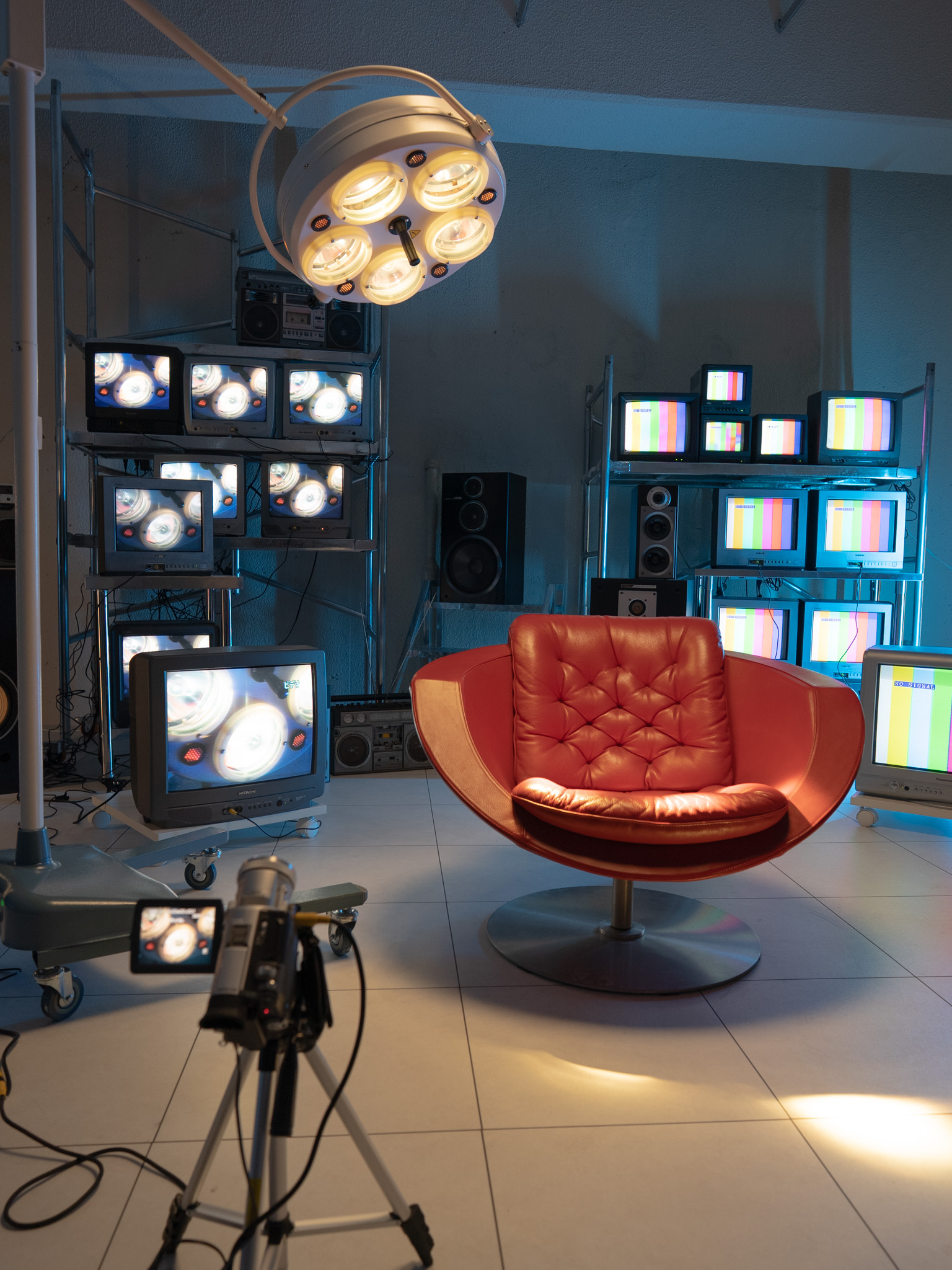

ビデオカメラの映像を複数台のブラウン管テレビにリアルタイム投影した例です。被写体や空間の一部をその場でブラウン管に映し出すことで、デジタル合成とは違うにじみやノイズ感のある演出ができます。
左側のブロック8台にビデオカメラの映像を出力した状態です。
スタジオでは3台のビデオカメラを用意しています。
GRID SPACE 旗の台では、ブラウン管テレビへ映像を出力できるビデオカメラを3台用意しています。A・B・Cの各グループに別々のカメラ映像を出力することで、複数アングルのリアルタイム投影も可能です。
こちら同じタイプのビデオカメラを3台用意していますので、A、B、Cのグループにそれぞれ別の映像を出力することが可能です。
たとえばミュージックビデオなどで、アングルの違うリアルタイム映像を流したりという演出もかなり面白そうです。
ここで差がつく！「ブラウン管テレビセット」３つの活用事例
① 移動や高さで差がつく！
ブラウン管テレビをキャスター付きラックに載せたGRID SPACE 旗の台の撮影空間です。ラックの移動や棚板の高さ調整によって、背景としての見え方を変えながら撮影できます。
GRID SPACE旗の台ではブラウン管テレビを「キャスター付き移動式ラック」に乗せているので視点を高めにして背景としてもかなり強い印象を与えることが可能です。
また原状回復が必須なのですが、ラックの棚板は簡単に位置調整ができるので高さを変えたりして、他の映像作品とかぶらない独自のセッティングを仕込めます。ミュージックビデオなどでは同じ場所でかぶることを避ける傾向がありますが、監督の意向に応じて様々なレイアウトが可能なのも当スタジオのポイントです。
またGRID SPACE旗の台は天高が3.3mあるので、高さを生かした迫力のあるレイアウトが可能です。
当スタジオはひきじりもあり奥行きもあるので空間を生かしての撮影にもおすすめです。
部屋の広さについてはこちらのルームツアー動画をご覧ください。
② 暗闇の中で差がつく！

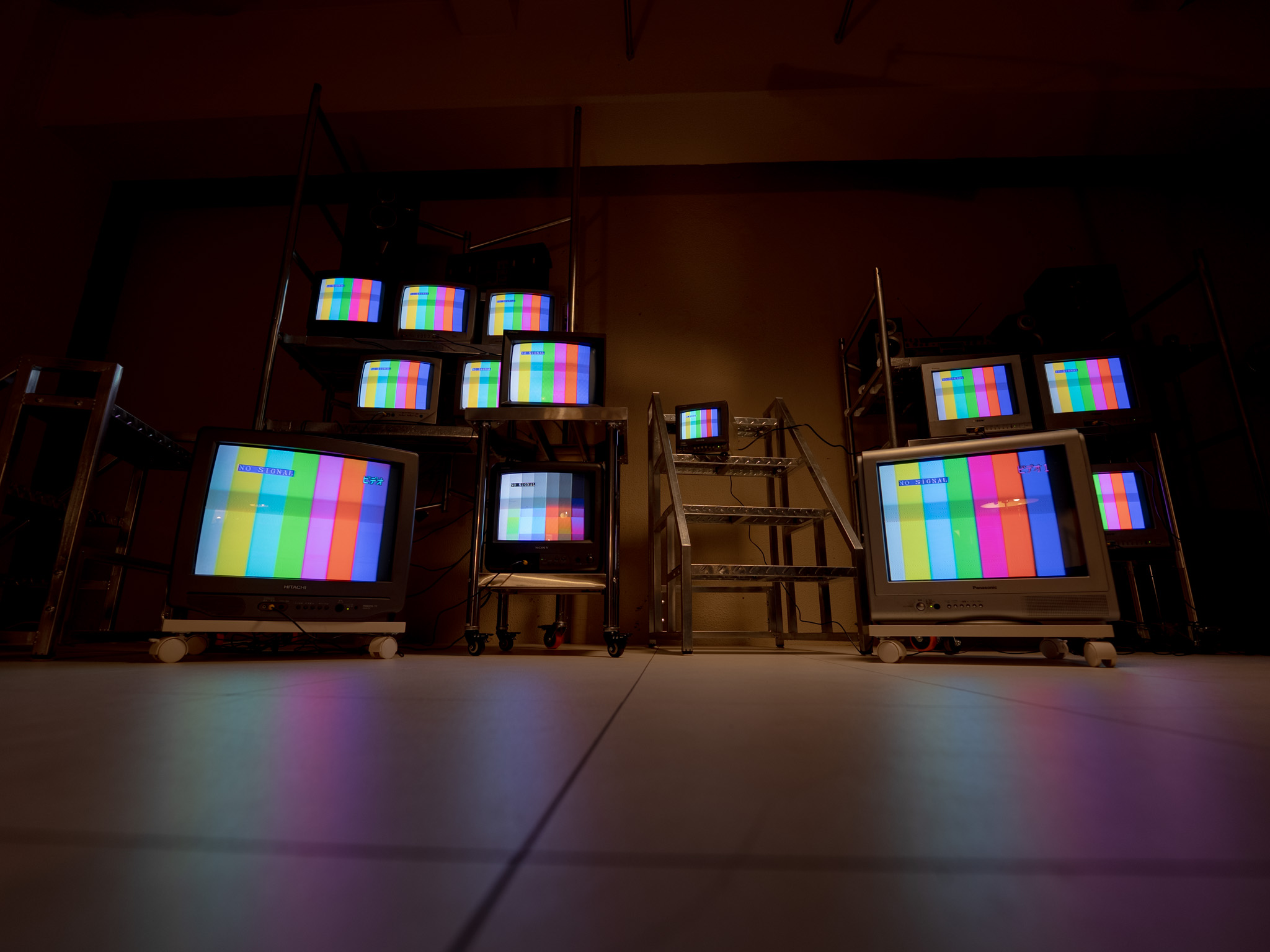

地下の遮光環境でブラウン管テレビを点灯させたGRID SPACE 旗の台の撮影空間です。暗闇の中でテレビの光が浮かび上がることで、レトロSF感のある印象的な背景を作ることができます。
暗闇の中で複数台のブラウン管テレビを点灯させた撮影例です。テレビの光が床に反射することで、ブラウン管ならではの色やにじみが空間全体に広がります。
ブラウン管もかたまった状態で配置すると、存在感を持った「光源」になります。GRID SPACE旗の台は地下の完全遮光のスタジオなので、あえて暗闇に光るブラウン管テレビを活用するには最適です。
③ 組み合わせで差がつく！
当スタジオではブラウン管テレビのほかに、オシロスコープや海外から取り寄せたレアなガジェットなども揃えています。
ブラウン管テレビと組み合わせることで一気に「レトロSFテイスト」のセッティングも可能となります。

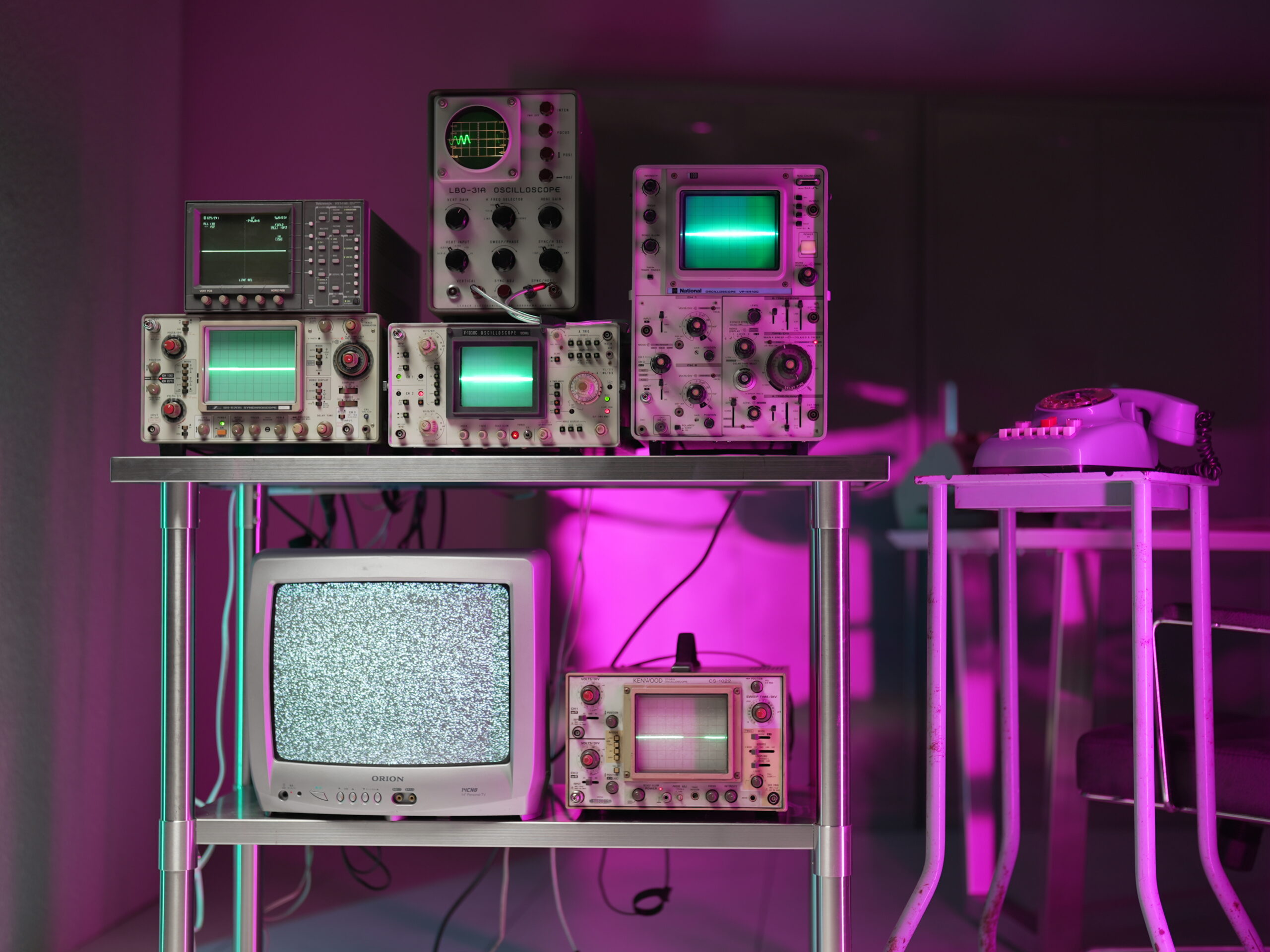

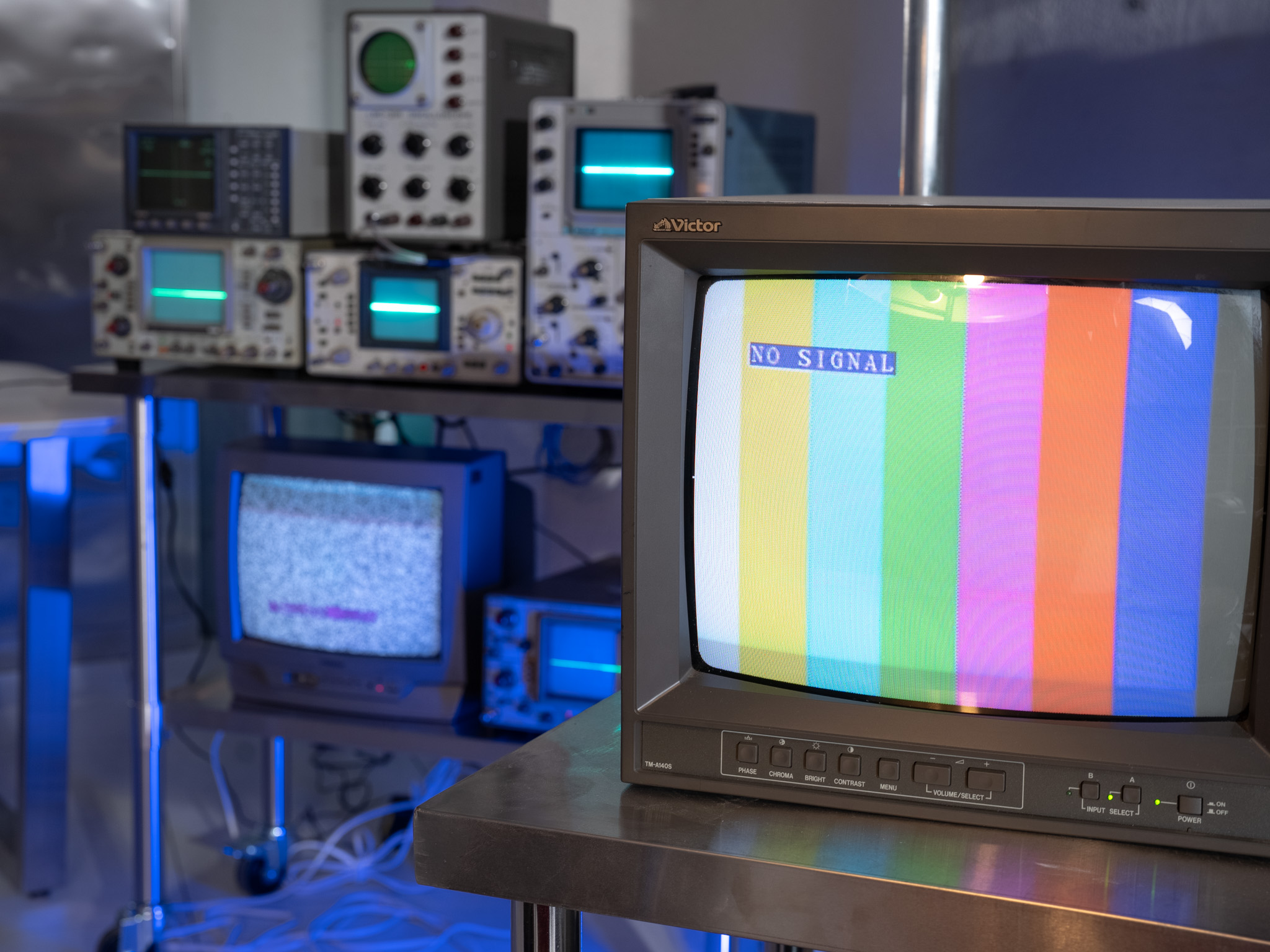

ブラウン管テレビにオシロスコープやレトロな電話機を組み合わせた撮影背景です。ネオン系の光を加えることで、ブラウン管単体とは違うレトロSF感や実験室のような雰囲気を作ることができます。

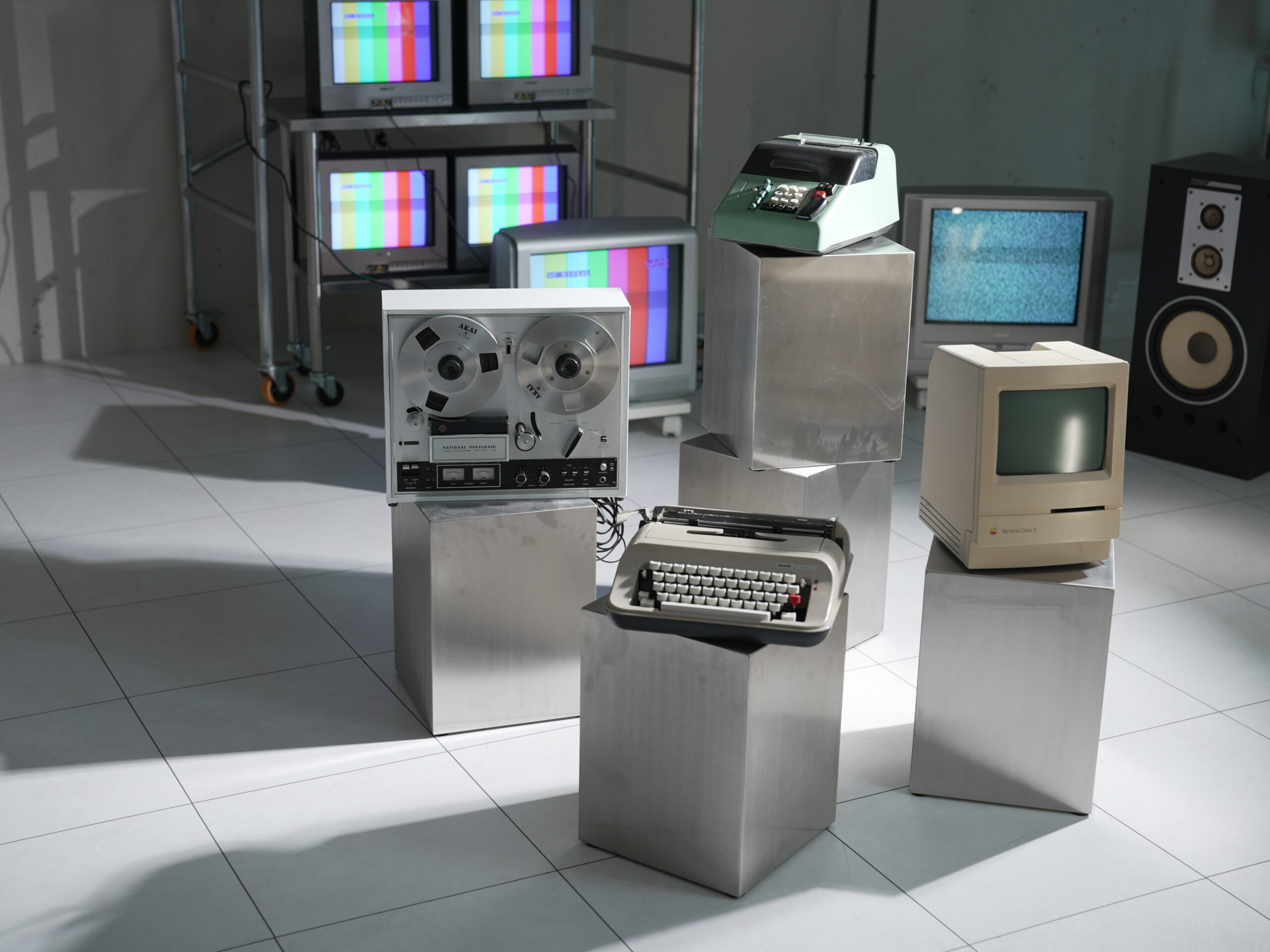

ブラウン管テレビに加えて、オープンリール、タイプライター、古いパソコンなどのレトロガジェットを組み合わせた撮影例です。ブラウン管テレビ単体ではなく、周辺の小物と掛け合わせることで、より印象的な世界観を作ることができます。
これだけブラウン管テレビがあると、まとめて使いたくなりますがあえて脇役にして配置するのもおすすめです。
個人的には下記の手術灯がお気に入りで、ブラウン管テレビと組み合わせることで逆に近未来感が増すのも非常に面白い組み合わせです。

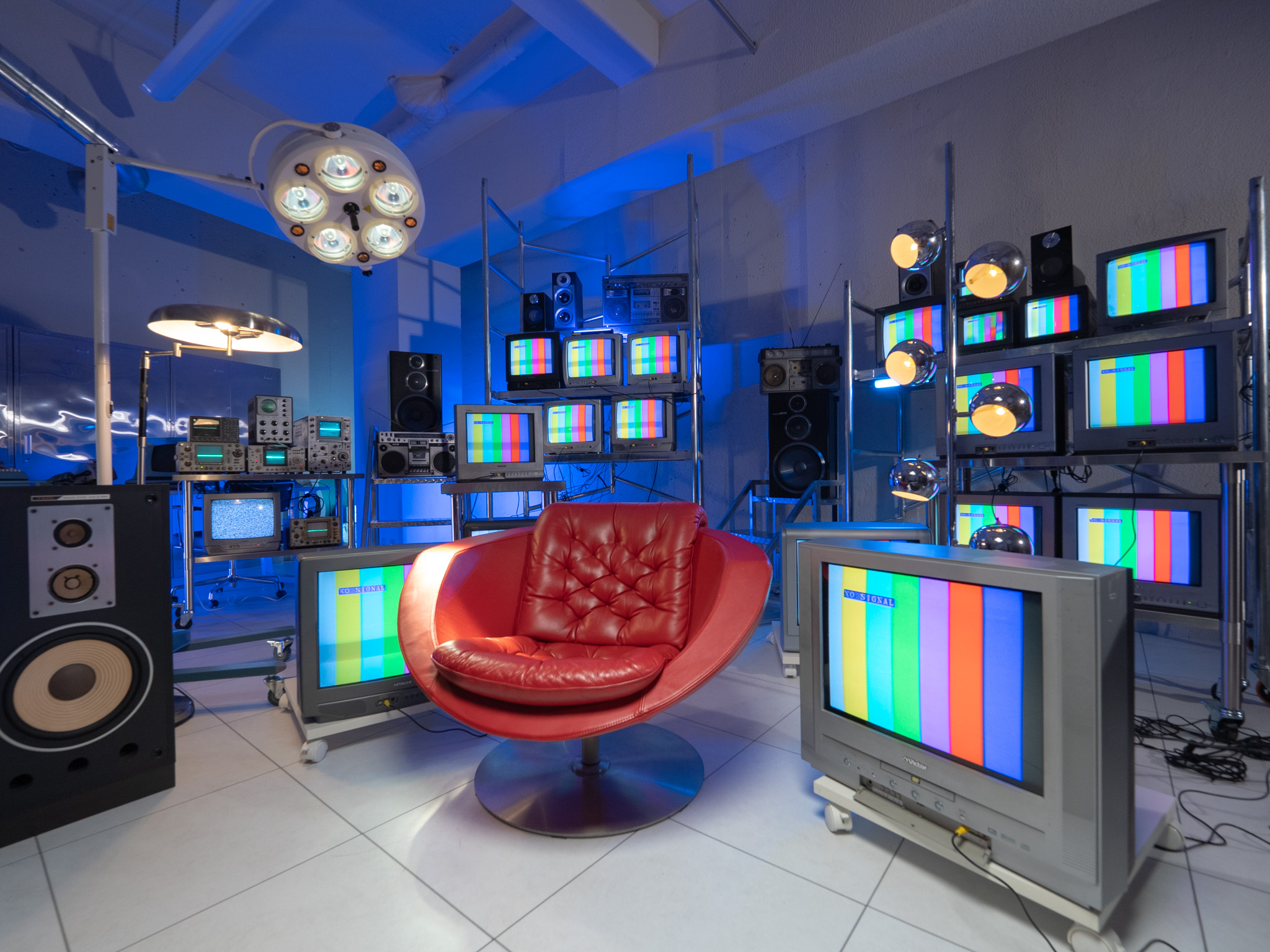

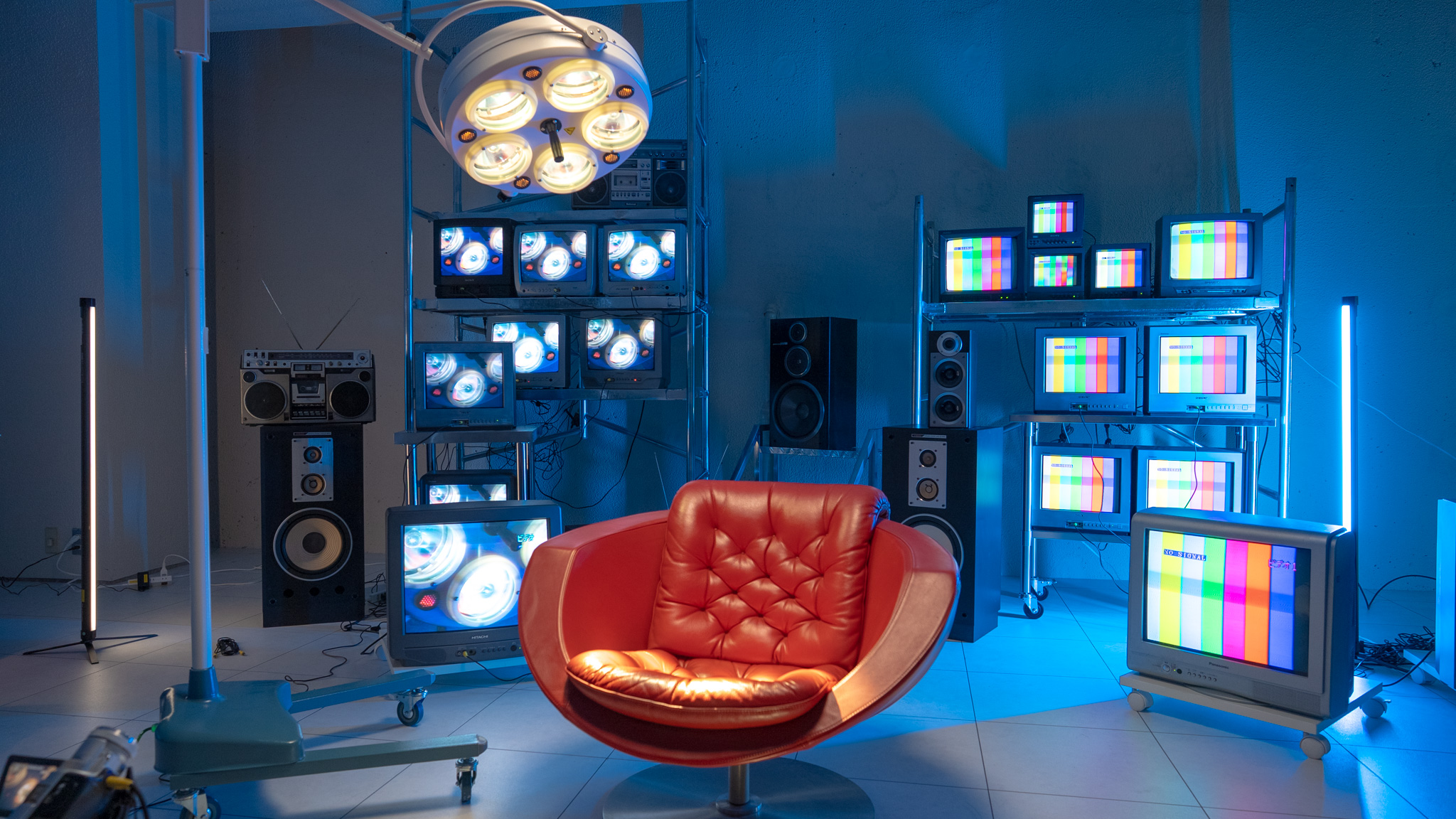

ブラウン管テレビに手術灯や青い照明、赤いチェアを組み合わせた撮影例です。テレビの光だけでなく、照明や小物を掛け合わせることで、よりレトロSF感のある印象的な背景を作ることができます。
関連記事
また当スタジオでは無料の照明機材の貸し出しも行っております。色を変えられる人気のNanlite Pavotubeも4本あるので、下記の写真のようにブルーの光を当てることでサイバーテイストの空間に演出することも可能です。

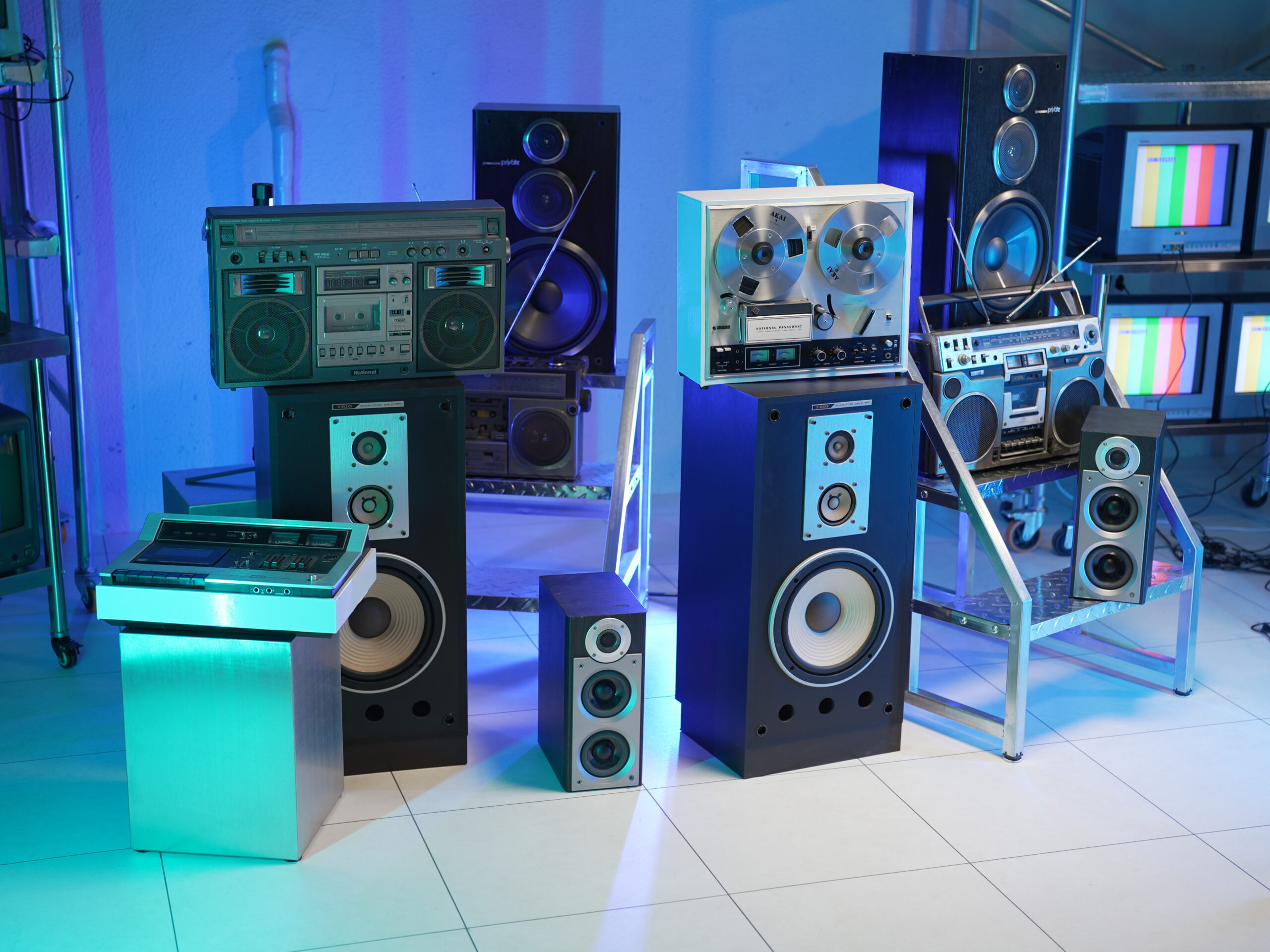

無料レンタルの照明機材を使って、ブルーの光を加えた撮影例です。ブラウン管テレビやスピーカー、ラジカセと組み合わせることで、音楽的な雰囲気のあるサイバーテイストの背景を作ることができます。

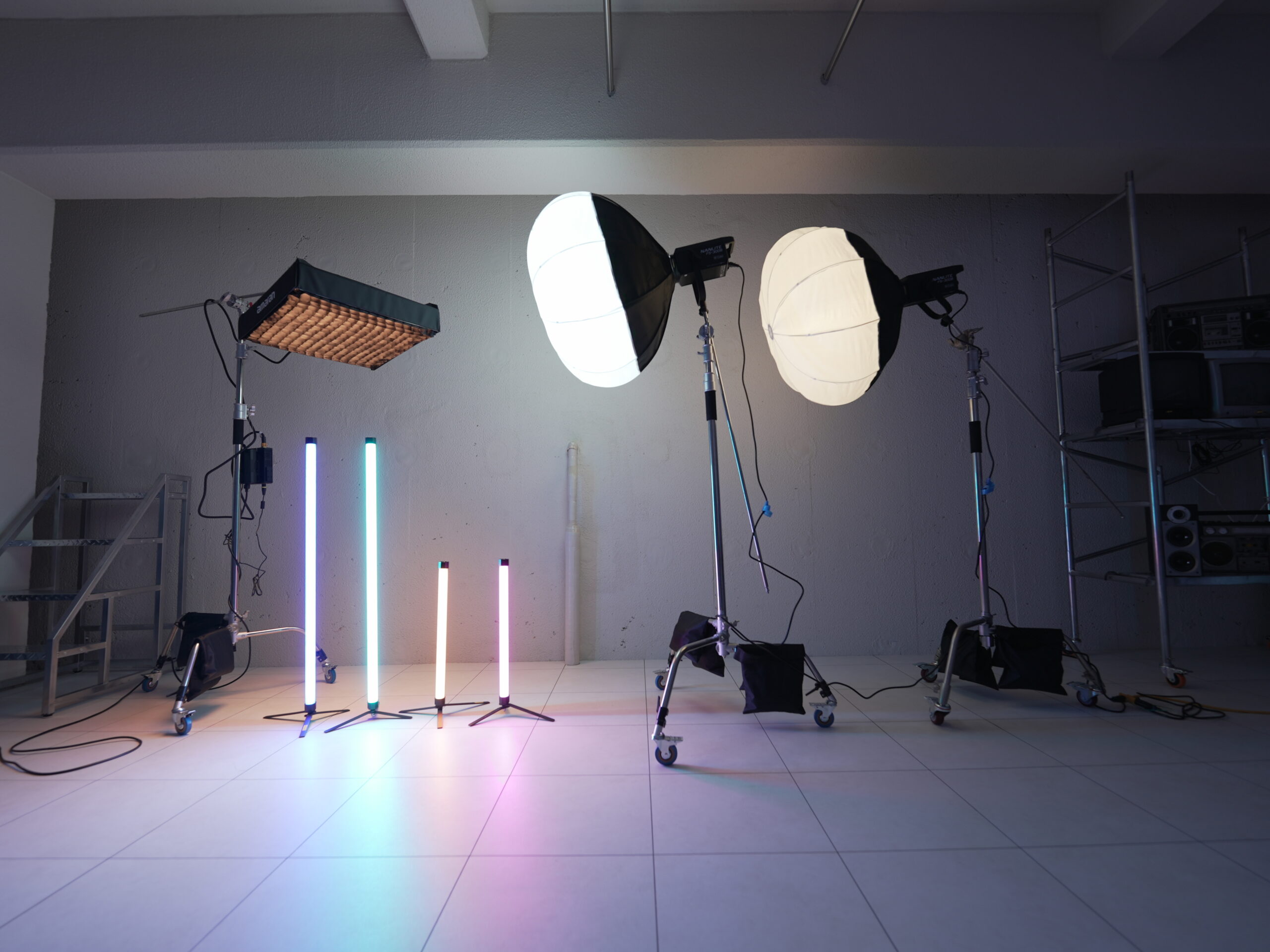

無料貸し出ししている照明機材一式です。PavoTubeなどを使って、撮影内容に合わせた光の演出が可能です。
これだけの台数を個別に手配して、搬入して、接続して、原状復帰まで行うことを考えると、
スタジオ代の見え方も少し変わるかもしれません。
「組み合わせの掛け算」でオリジナルの世界観を
ブラウン管×空間×什器×レトロアイテム×照明=”独自の世界観”
GRID SPACE旗の台ではこの公式を組み合わせることでオリジナルの世界観を作り出す「余白」を提供しています。
当スタジオはもともと「レトロSF」というコンセプトでスタートしましたが、この余白を活用して「みなさまの想像力」で新たな世界観を創造していただければ幸いです。
片付け・使用時の注意点
ブラウン管は“扱いが重要な機材”です。
基本ルール
- 使用後は必ず原状回復をしてください
- 重いアイテムは必ず2人以上で移動してください
- 無理な配線変更はしないでください
- 備品は一点物が多いので慎重にお取り扱いください
- 貸し出し機材は基本無料貸し出しとなるので動作保証はございません
スタジオでは家具や機材の破損に関して賠償対象となるため丁寧にお取り扱いください。
なお、撮影当日スタッフのサポートはありませんので、使用方法に関して不安のある方は必ず事前のロケハンにお越しくださいますよう、お願いいたします。
まとめ｜ブラウン管は“セッティング”で決まる
ブラウン管テレビは
👉「どう使うか」で価値が決まる

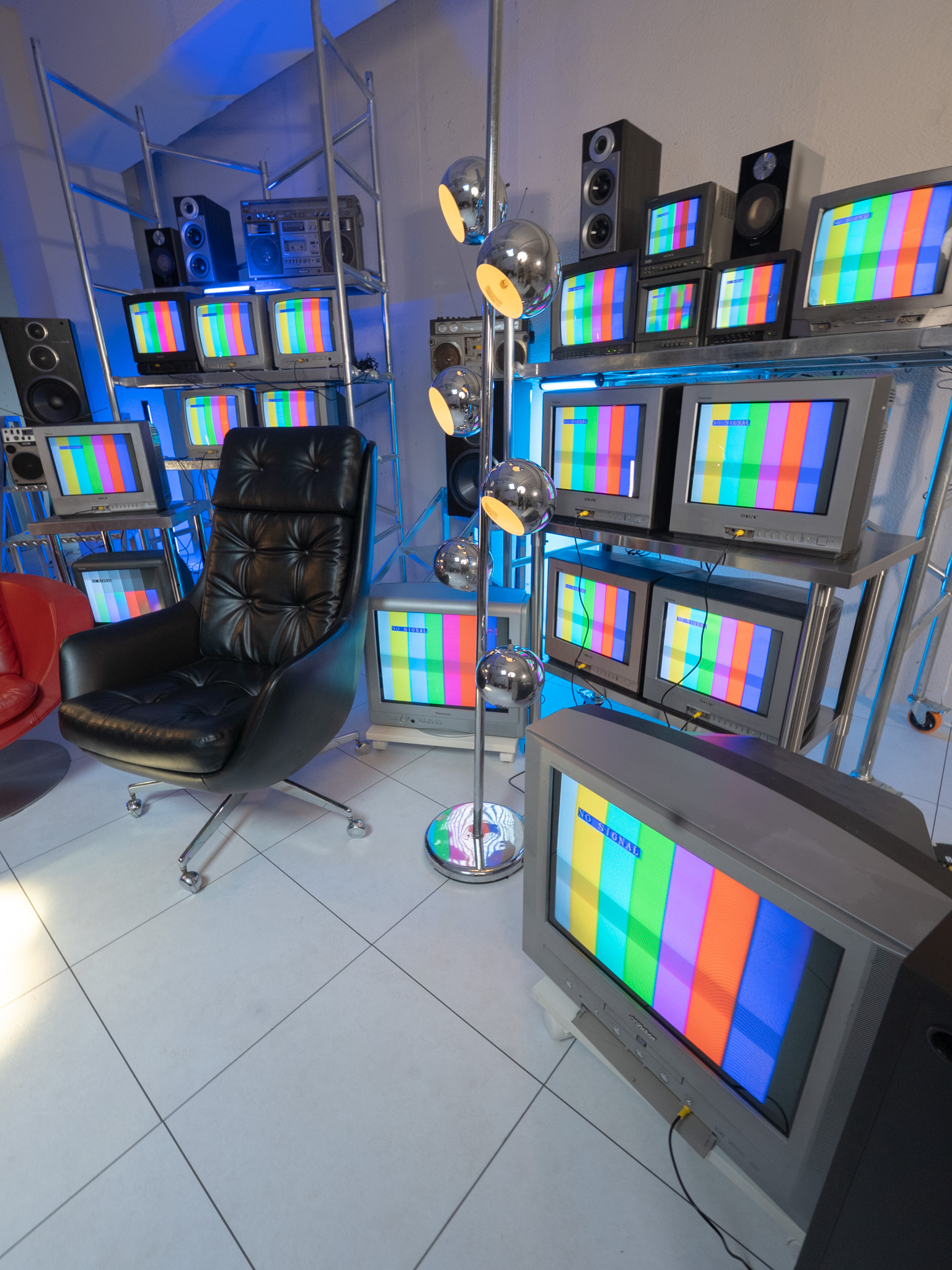

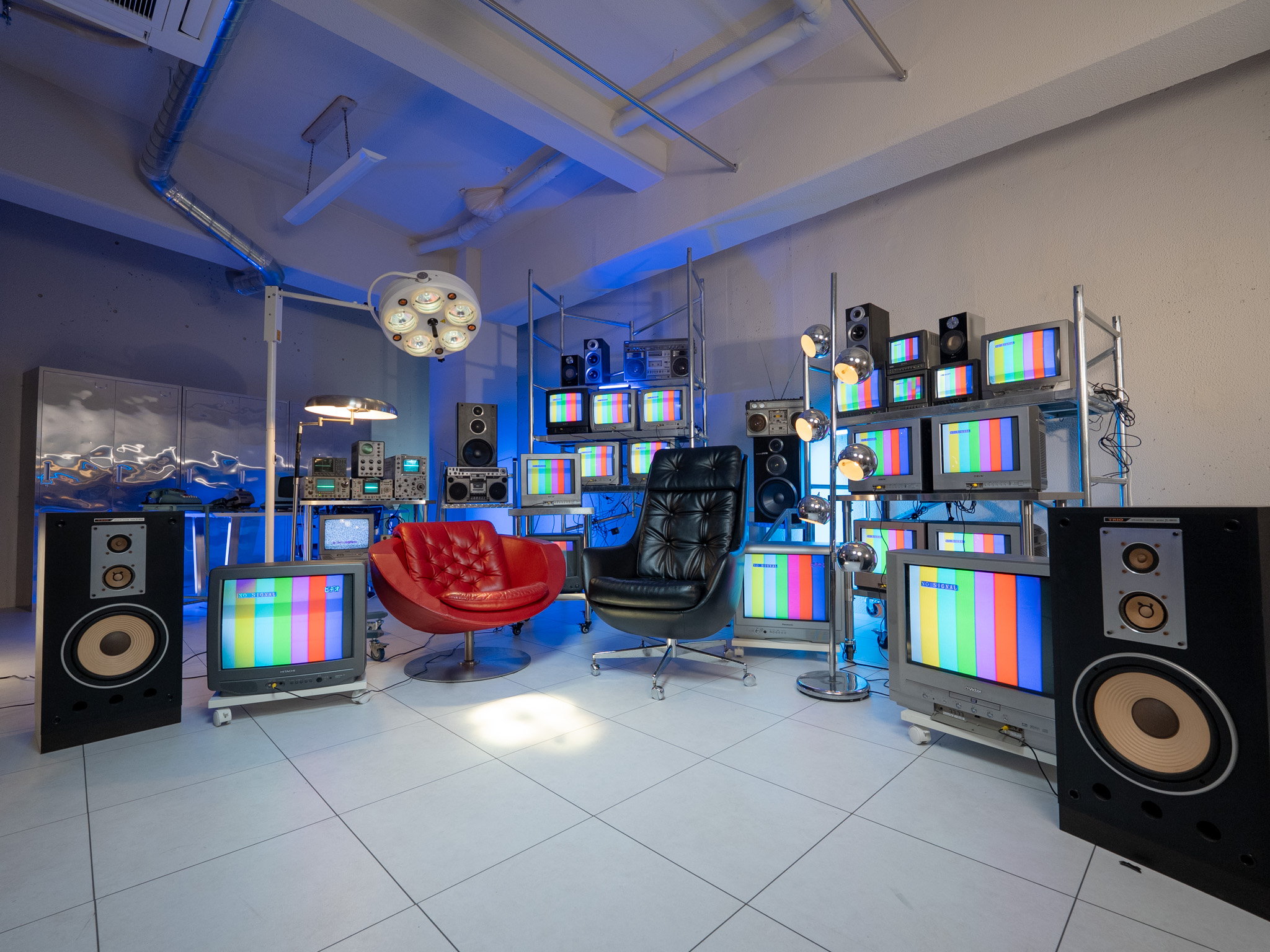

ブラウン管テレビを背景として使うだけでなく、椅子や照明、配置の組み合わせによって見え方は大きく変わります。GRID SPACE 旗の台では、撮影内容に合わせて空間全体を使った画づくりができます。
そして重要なのは
👉再現できる環境があるかどうか
Grid Space旗の台では
- 分配器・コンバーター設置済み
- 複数台をまとめて使用可能
- PC・カメラどちらも対応
といった形で
👉すぐに“あの画”が作れる状態になっています。
もしブラウン管を使った撮影を検討している場合は、
一度ロケハンで実際のセッティングを確認してみてください。
今回のような表現は、技術だけでなく「環境」で仕上がりが大きく変わります。
GRID SPACE旗の台では、こうした演出が成立しやすい設計になっています。
空間の詳細はこちらで紹介しています。
⬇️
